Industriële analoge metingen zonder overbodige complexiteit

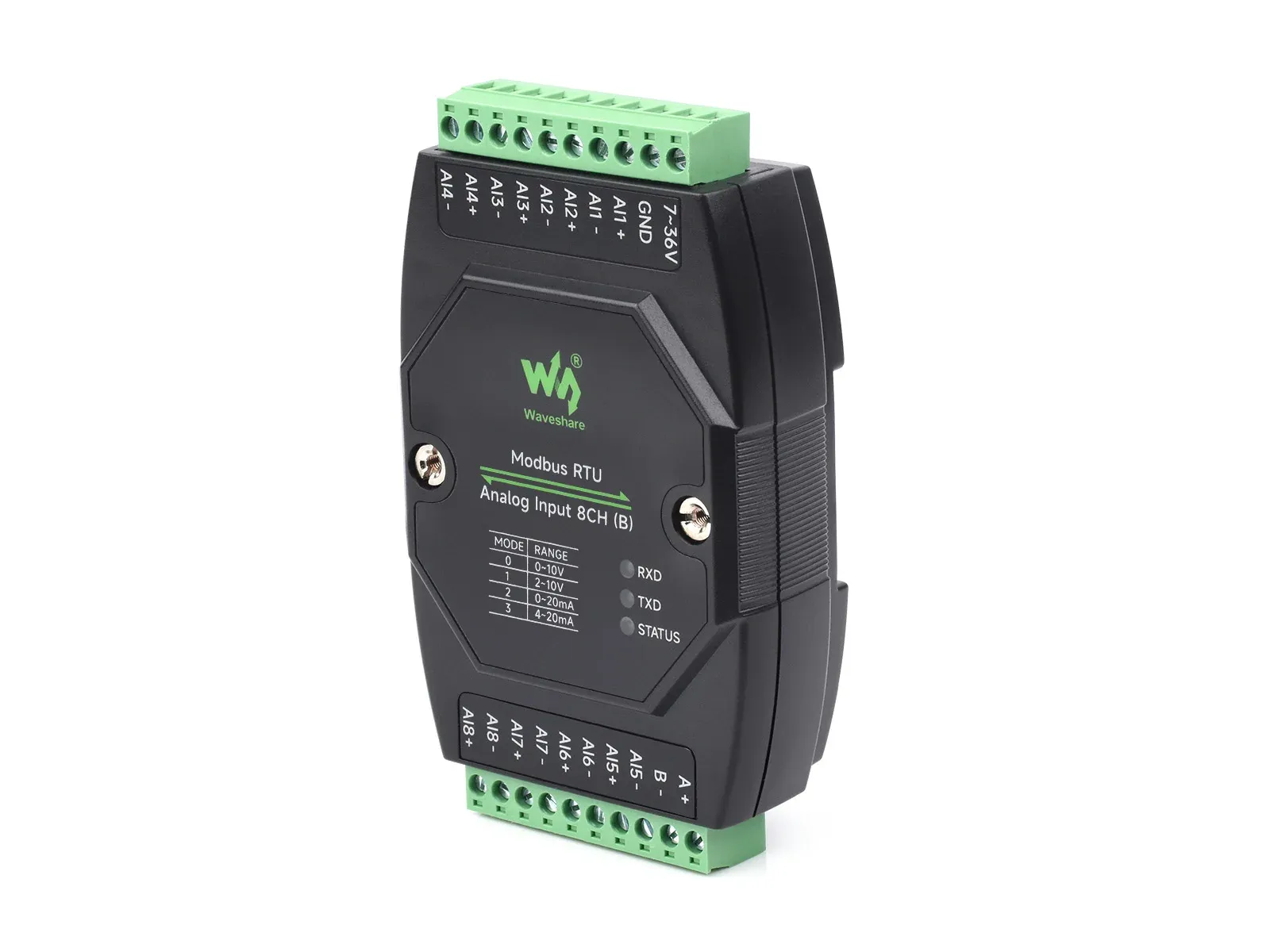

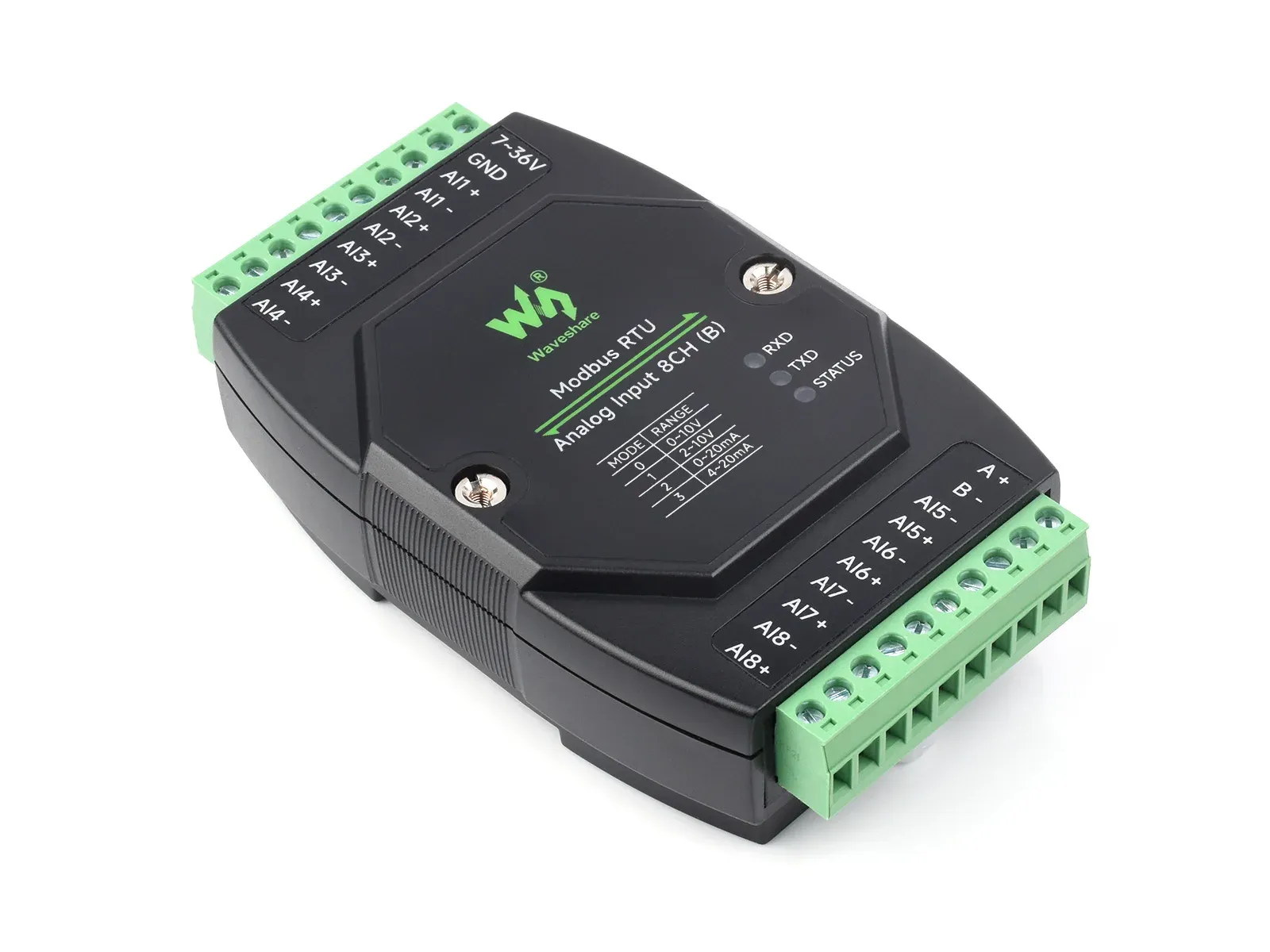

Wie acht analoge signalen betrouwbaar wil uitlezen in een automatiseringsopstelling, heeft vooral behoefte aan stabiliteit en een duidelijke busstructuur. Deze Waveshare-module zet voltage- en stroommetingen om naar Modbus RTU, zodat je sensordata centraal kunt verzamelen zonder losse, kwetsbare analoge bekabeling.
Dat maakt hem interessant voor PLC-koppelingen, energie-monitoring en testbanken waar meerdere metingen tegelijk binnenkomen. AliExpress Nederland ziet dit type module vaak terug in projecten waar een compacte DIN-rail-achtige opzet gewenst is, en juist daar komt de RS485-architectuur goed van pas.
8 kanalen via RS485: wat levert dat op in de praktijk?
De grootste winst zit in het bundelen van acht ingangen op één communicatiekanaal. In plaats van per sensor een aparte analoge route te trekken, lees je de waarden digitaal uit via Modbus RTU, wat storingsgevoeligheid in langere kabeltrajecten helpt beperken.
Voor installaties met meerdere meetpunten is dat niet alleen netter, maar ook makkelijker te onderhouden. Een technicus hoeft minder aders te volgen en kan de data direct in een SCADA-systeem, PLC of microcontroller verwerken, wat vooral bij uitbreiding tijd scheelt.
12-bit resolutie met een update van 25 Hz
De 12-bit resolutie geeft voldoende fijnheid voor veel industriële en semi-industriële toepassingen, al is dit geen precisielab-instrument. Met een opgegeven nauwkeurigheid van maximaal 3% krijg je vooral bruikbare proceswaarden, niet de laatste decimalen voor metrologisch werk.
De data-update van 25 Hz is snel genoeg voor trendbewaking, niveaucontrole en langzame procesveranderingen. Wie snelle golfvormanalyse of hoogfrequente signalen wil vastleggen, moet eerder naar een andere meetoplossing kijken, en daar zit meteen de belangrijkste grens van dit bord.
Spannings- én stroommetingen in één module
De ondersteuning voor voltage- en current-acquisitie maakt deze module veelzijdiger dan een eenvoudige spanningslezer. Dat is handig wanneer je in hetzelfde systeem verschillende sensortypen gebruikt, zoals transmitters met 0-10V-uitgang en industriële lussen op stroombasis.
In de praktijk betekent dit minder omzetters en minder extra hardware in je kast. Het scheelt ook configuratiewerk, omdat je meetarchitectuur consistenter blijft wanneer meerdere signaaltypes op dezelfde Modbus-bus worden samengebracht.
Voeding en isolatie: waarom dit relevant is voor betrouwbaarheid
De brede voedingsrange van DC 7~36V maakt integratie in bestaande installaties eenvoudiger, zeker wanneer je al met industriële voedingen werkt. Dat helpt bij projecten waar de voedingsspanning niet exact vaststaat of waar meerdere voedingen in omloop zijn.
De meerdere isolatiebeschermingen zijn minstens zo belangrijk, omdat ze de kans verkleinen dat storingen op de bus of in de meetzijde direct doorslaan naar je besturing. Bij projecten met motoren, voedingen en lange kabels is dat geen luxe, maar een praktische veiligheidslaag.
Instellen zonder verrassingen op de seriële lijn
De module ondersteunt een reeks baudrates van 4800 tot 256000, met 9600, N, 8, 1 als standaard communicatieformaat. Dat geeft voldoende speelruimte om hem in bestaande RS485-netwerken te plaatsen zonder je hele infrastructuur om te gooien.
Gebruikers waarderen volgens feedback vooral dat de standaard Modbus RTU-structuur hem voorspelbaar maakt in software en PLC-configuratie. Voor wie al met registers, adressen en seriële netwerken werkt, voelt de integratie daardoor vertrouwd aan, en dat is precies waar de volgende vraag om draait: past hij ook in jouw projecttype?
Voor welke projecten deze Waveshare-module logisch is
Deze module past het best bij automatisering, industriële monitoring, energieverbruikregistratie en proefopstellingen waar meerdere analoge bronnen tegelijk moeten worden uitgelezen. Denk aan temperatuurtransmitters, druksensoren, niveaumetingen en andere processen die je liever centraal dan lokaal bewaakt.
Voor makers die vooral een simpele hobby-ADC zoeken, is dit bord waarschijnlijk zwaarder dan nodig. Voor integrators die een nette, busgestuurde meetlaag willen, biedt het juist een sterke balans tussen kanaalcount, bescherming en compatibiliteit.
